L’essentiel à retenir : la sécurité de votre attelage repose sur le respect strict du code couleur universel, où le fil blanc assure une masse stable. Pour vos véhicules modernes multiplexés, l’installation d’un boîtier relais est indispensable afin de protéger l’électronique de bord. Pour en savoir plus, consultez notre guide complet sur les accessoires.
Une masse défaillante est responsable de 80 % des pannes électriques constatées sur les attelages. Ce chiffre souligne l’importance d’une installation rigoureuse pour garantir la sécurité de vos trajets.
Pourtant, réaliser soi-même le branchement prise remorque peut vite devenir un casse-tête face à la diversité des faisceaux et des codes couleurs. Ce guide pratique vous accompagne pas à pas pour maîtriser les spécificités des connecteurs 7 et 13 broches afin de sécuriser durablement votre installation.
- Branchement prise remorque : le guide complet en 7 et 13 broches
- 7 couleurs universelles pour un câblage sans aucune erreur
- Comment protéger votre électronique du multiplexage et des LED ?
- 3 réflexes de base pour diagnostiquer et entretenir vos prises
Branchement prise remorque : le guide complet en 7 et 13 broches

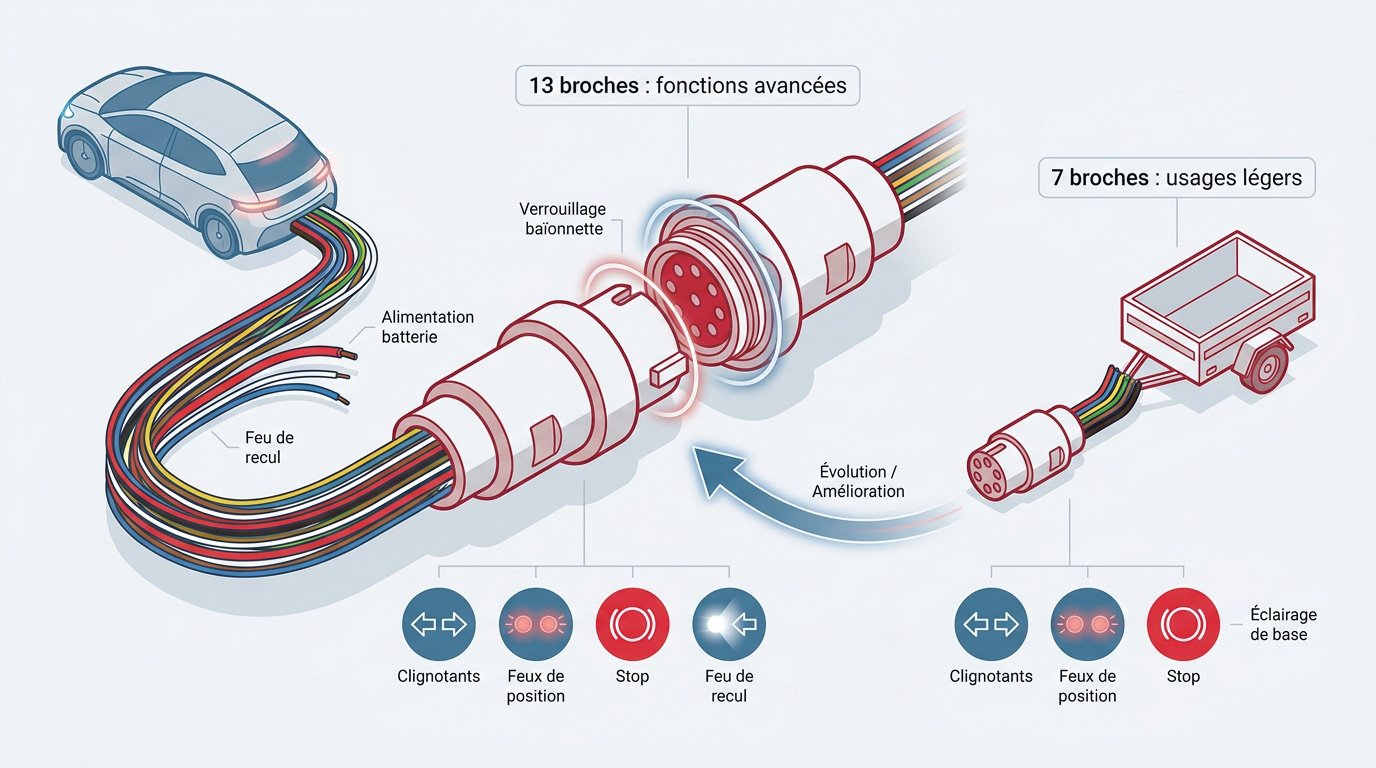

Le standard 7 broches (type N) gère l’éclairage de base, tandis que le format 13 broches (norme ISO 11446) assure le recul et l’alimentation permanente. Le câblage repose sur un code couleur universel où la masse (fil blanc) est le pilier de la stabilité électrique du connecteur.
Il est primordial de bien différencier ces systèmes avant de vous lancer dans l’installation de votre faisceau.
Le standard 7 broches pour les usages légers
Le connecteur type N pilote les fonctions vitales : clignotants, feux de position et stops. Ce format équipe les remorques de moins de 750 kg.
Le câblage suit des couleurs classiques. Ce système ne permet pas d’alimenter un réfrigérateur, ce qui limite son usage pour les caravanes modernes.
La prise 13 broches et ses fonctions avancées
Idéal pour les caravanes, ce modèle gère les broches 8 à 13. Il assure le feu de recul et la charge de batterie auxiliaire.
Le verrouillage à baïonnette garantit une tenue mécanique parfaite. Il évite les déconnexions accidentelles durant vos trajets.
L’étanchéité supérieure en fait le choix recommandé pour les véhicules récents.
Choisir entre les systèmes Jaeger et Multicon
Le Jaeger est le standard européen dominant. Le Multicon West accepte une fiche 7 broches sans adaptateur, offrant une certaine polyvalence.
Pourtant, le Jaeger reste plus robuste. Sa connexion franche est moins sujette aux faux contacts. C’est un vrai gage de fiabilité.
Privilégiez le Jaeger pour sa pérennité. La plupart des constructeurs l’installent désormais en usine.
7 couleurs universelles pour un câblage sans aucune erreur
Une fois le type de prise choisi, il faut s’attaquer au cœur du sujet : le repérage des fils par leurs couleurs normalisées pour éviter tout court-circuit.

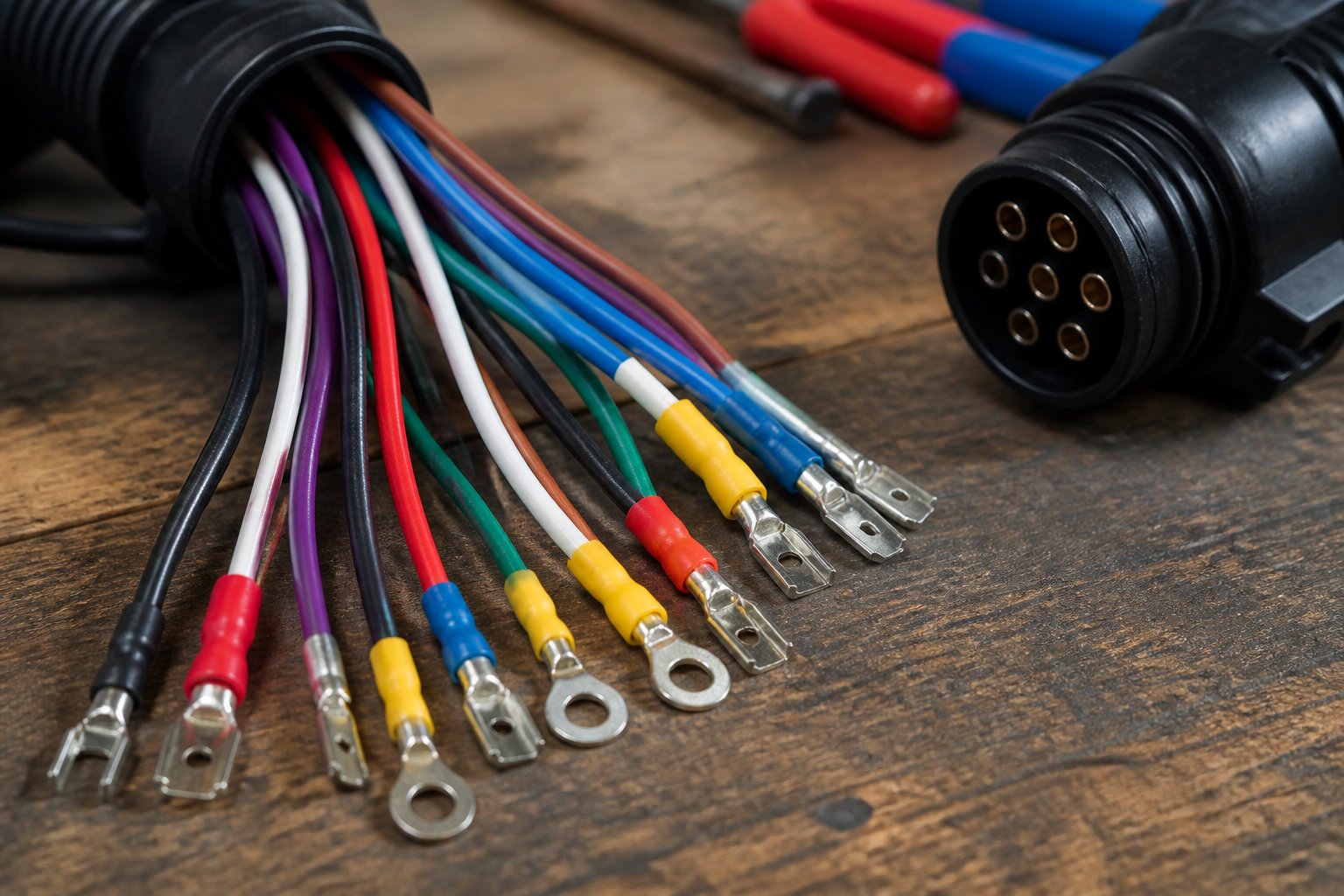

Repérer les fonctions de base sur le faisceau
Associez chaque couleur à sa fonction précise. Le jaune va au clignotant gauche, le vert au droit. Le bleu gère l’antibrouillard et le rouge les feux stop. Utilisez ces repères pour un montage propre.
Identifiez bien les clignotants pour éviter les inversions. Un schéma papier aide souvent lors du montage. Vérifiez toujours deux fois avant de serrer.
L’importance de la mise à la terre pour la sécurité
Le fil blanc correspond à la broche 3. Sans une bonne masse, les feux clignotent n’importe comment. C’est la base de tout circuit électrique stable et sécurisé pour votre attelage.
Privilégiez une section de câble plus large pour ce fil. Un mauvais contact ici génère de la chaleur.
Une masse défaillante est responsable de 80 % des pannes électriques constatées sur les attelages de remorque.
Utiliser des adaptateurs entre les différents formats
Utilisez un convertisseur 13 vers 7 broches pour vos besoins. C’est la solution idéale pour tracter une vieille remorque. Le branchement est instantané et sécurisé par un simple quart de tour.
Attention toutefois aux limites de puissance. Les fonctions de charge ne passent pas à travers l’adaptateur. Découvrez d’autres conseils sur les accessoires automobiles pour équiper votre véhicule.
Comment protéger votre électronique du multiplexage et des LED ?

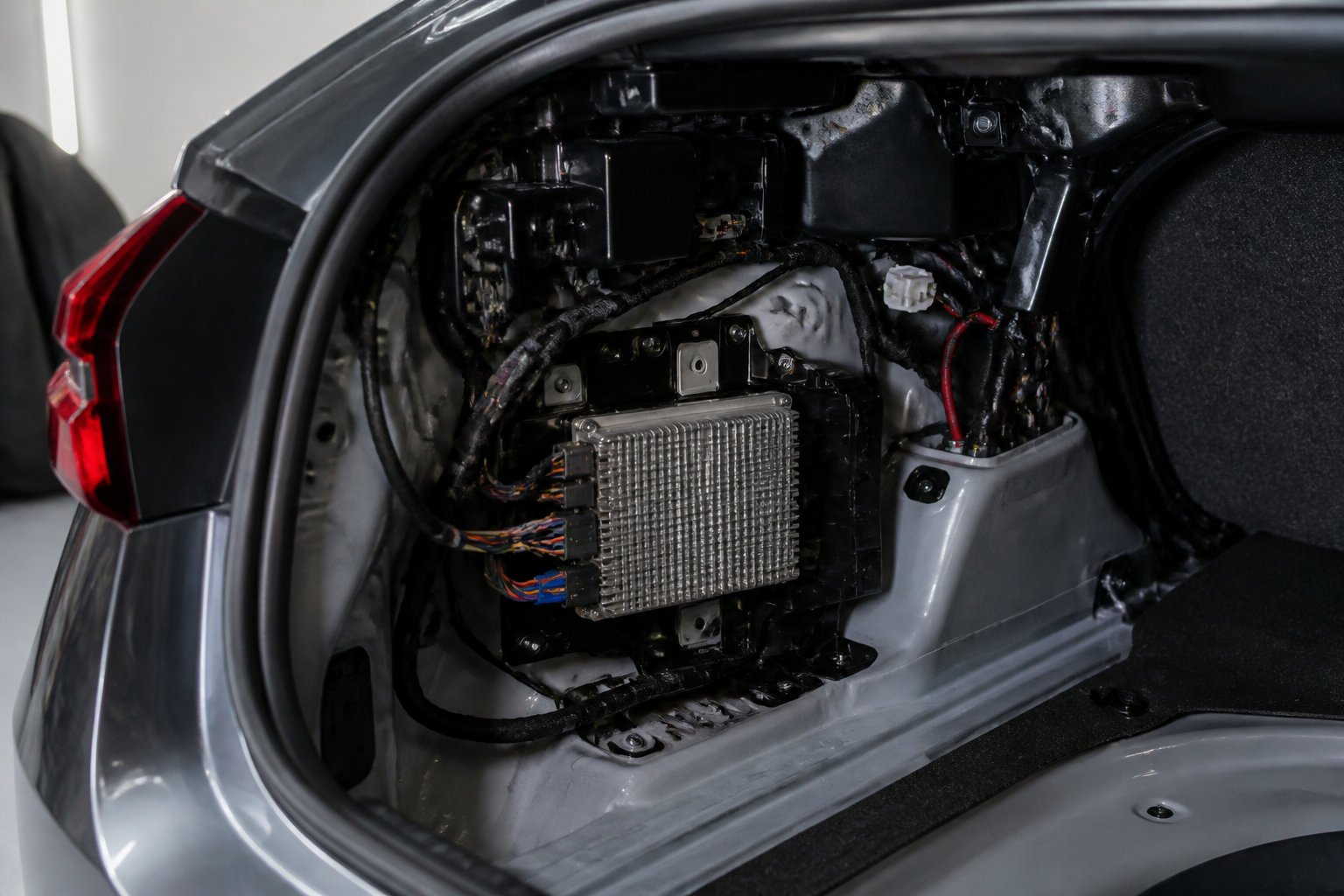

Le câblage classique ne suffit plus sur les voitures modernes, car l’électronique embarquée surveille désormais chaque milliampère consommé par vos feux.
Gérer le système Can-Bus sur les véhicules récents
Le multiplexage comporte des risques réels. Un piquage direct peut griller l’ordinateur de bord. Le système Can-Bus détecte les variations de tension comme des anomalies graves.
Méfiez-vous des méthodes de branchement à l’ancienne. Ne coupez jamais les fils d’origine sans précaution. Il faut parfois remplacer un fusible dans le compartiment moteur d’un Scenic 3 après une erreur électrique.
Installer un boîtier Smart Sensor pour plus de sécurité
Le boîtier relais universel est une solution pragmatique. Ce module capte le signal sans consommer d’énergie sur le circuit principal. Il protège totalement le faisceau du véhicule tracteur. C’est une sécurité indispensable aujourd’hui pour votre tranquillité.
Pensez aussi à la connexion directe à la batterie. Le boîtier puise sa puissance là-bas. Il ne surcharge donc jamais les feux arrière.
Résoudre les problèmes de consommation des feux LED
Analysez d’abord l’erreur au tableau de bord. Les LED consomment trop peu pour être détectées. La voiture croit alors que l’ampoule est grillée et affiche une alerte.
L’ajout de résistances de charge est un autre réflexe de base. Elles simulent la consommation d’une ampoule classique pour tromper le capteur.
- Avantages des LED : longévité.
- Visibilité accrue pour la sécurité.
- Esthétique moderne.
3 réflexes de base pour diagnostiquer et entretenir vos prises
Même avec un montage parfait, l’humidité et les vibrations peuvent altérer vos connexions au fil du temps, nécessitant un entretien régulier.
Tester la remorque avec un multimètre ou une lampe
Réglez votre multimètre sur la fonction tension continue. Testez chaque broche entre le contact et la masse. Vérifiez que le 12V arrive bien quand vous actionnez les commandes au volant.
Utilisez une lampe témoin pour une validation visuelle rapide. C’est plus simple pour détecter une coupure franche. Vous pouvez aussi consulter notre guide sur le branchement alternateur 3 fils pour comparer les méthodes de test.
Identifier l’origine d’un clignotement anarchique des feux
Vérifiez les causes comme les fils pincés. L’infiltration d’eau dans le socle crée des ponts électriques. Cela provoque souvent l’allumage simultané de plusieurs fonctions lumineuses, comme un effet sapin de Noël.
Pensez au phénomène de retour de masse. Si le fil blanc est coupé, le courant cherche un autre chemin. Isolez chaque câble pour trouver le coupable et rétablir une connexion stable.
Lutter contre l’oxydation avec des produits protecteurs

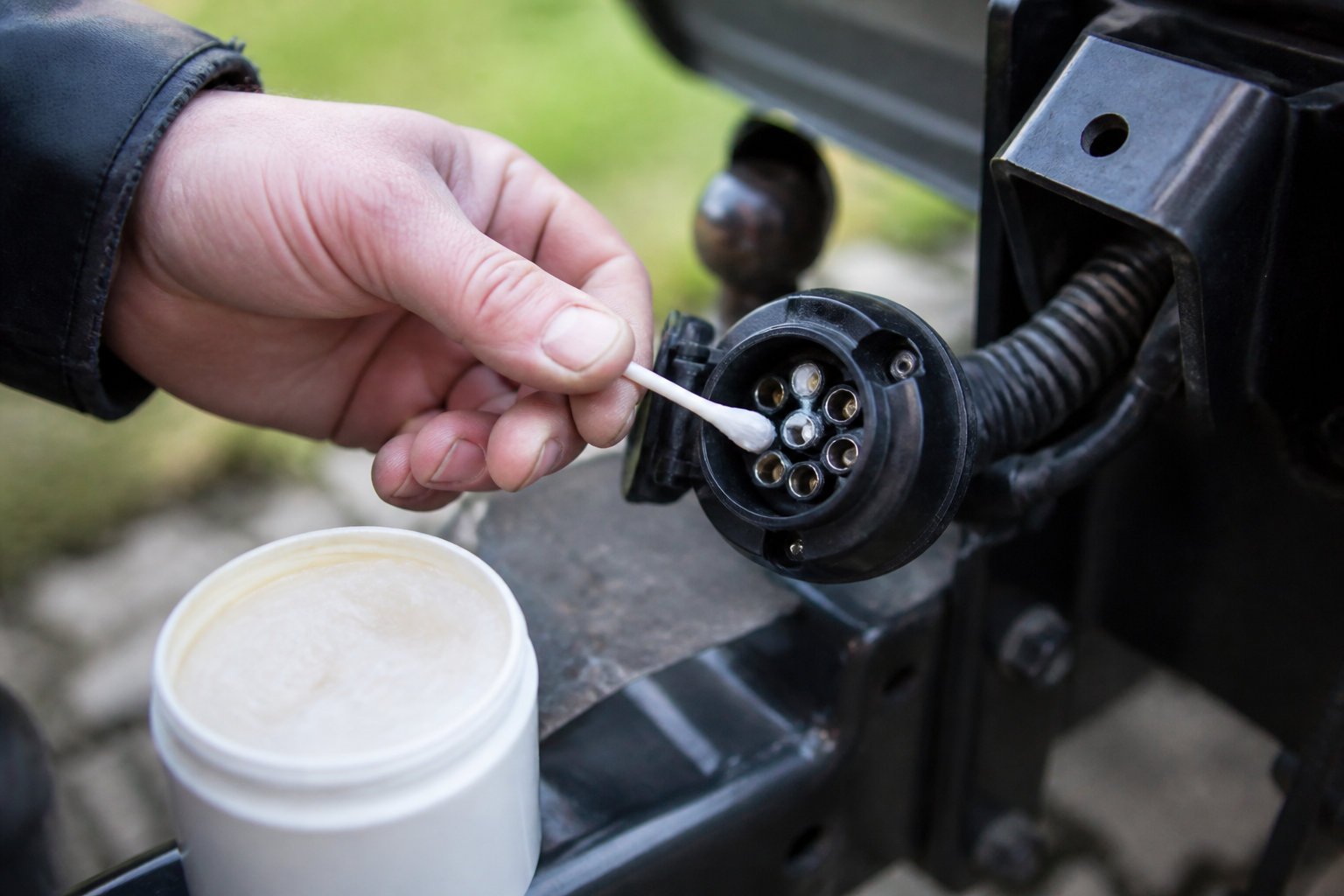

Il est primordial d’utiliser de la graisse diélectrique. Appliquez-en sur les contacts en cuivre pour chasser l’humidité. Cela prévient la formation de vert-de-gris, ennemi numéro un de l’électricité automobile.
| Composant | Action d’entretien | Fréquence |
|---|---|---|
| Broches de prise | Nettoyage | Régulière |
| Faisceau extérieur | Inspection visuelle | Avant chaque trajet |
| Capuchon d’étanchéité | Graissage | Saisonnière |
| Masse châssis | Serrage | Annuelle |
Maîtriser le branchement prise remorque garantit votre sécurité grâce à une synchronisation parfaite des feux et une masse stable. Vérifiez systématiquement vos connexions au multimètre pour prévenir tout court-circuit immédiat. Prenez la route sereinement avec un attelage fiable et parfaitement fonctionnel dès maintenant.
